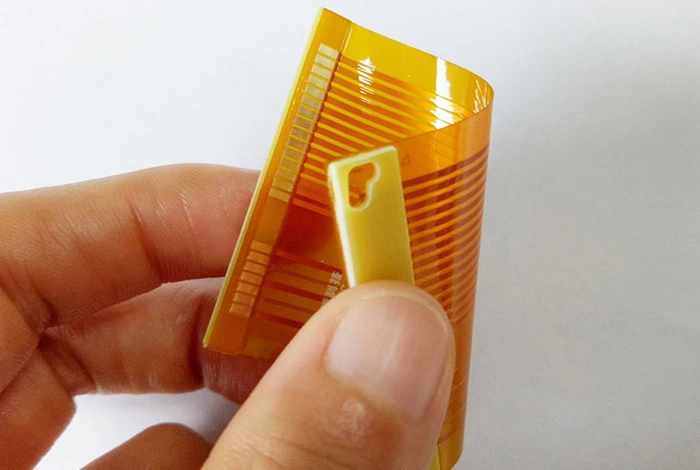

什麼是柔性FPC？

柔性FPC 或柔性印刷電路板是一種設計用於彎曲和彎曲以適應緊湊空間的FPC。柔性 FPC 由聚醯亞胺等柔性材料製成，用於空間有限且柔性至關重要的應用，例如穿戴式裝置、智慧型手機和醫療設備。

柔性FPC的類型

單面柔性FPC

• 結構：單面柔FPC在絕緣基板的一側有一層導電層。另一面保持裸露或覆蓋有保護層。

• 應用領域：用於簡單、低密度的設計，例如基本消費性電子產品和電器。

• 優點：製造更容易且成本更低，使其成為成本敏感型應用的理想選擇。

• 限制：與雙面或多層設計相比，電路複雜度有限，連接選項較少。

雙面柔性FPC

• 結構：這些FPC的絕緣基板兩側都有導電層。它們允許更複雜和緊湊的電路。

• 應用領域：適用於中等複雜性設計，包括電信、汽車和醫療設備。

• 優點：更大的設計彈性、更高的佈線密度以及雙面安裝元件的能力。

多層柔FPC

• 結構：多層柔性FPC具有三個或多個由絕緣層隔開的導電層。這些層透過過孔互連，形成更複雜的結構。

• 應用領域：用於高密度、高性能應用，如先進醫療設備、航太系統和高端消費性電子產品。

• 優點：最高的佈線密度、最佳的性能和最大的設計彈性。

• 限制：製造最複雜且昂貴，需要先進的製造技術和材料。

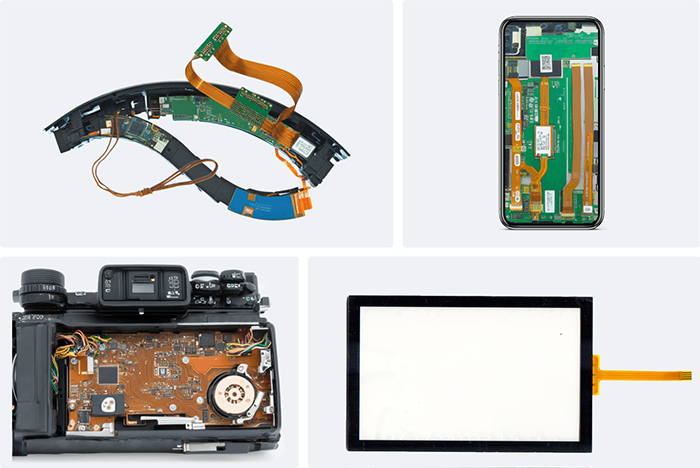

柔性FPC的常見應用

• 穿戴式科技：柔性FPC非常適合健身追蹤器、智慧手錶和醫療監視器等穿戴式裝置。它們的靈活性使其能夠適應人體的形狀，在動態環境中提供舒適性和耐用性。

• 消費性電子產品：柔性FPC廣泛應用於智慧型手機、平板電腦、筆記型電腦和相機。它們有助於減小這些設備的尺寸和重量，同時允許更緊湊和複雜的內部設計。

• 汽車系統： 在汽車產業，柔性FPC用於儀表板、控制系統、感測器和 LED 照明。它們能夠承受振動、極端溫度和惡劣條件，因此適合汽車應用。

• 醫療設備：柔性FPC可實現植入式設備、診斷設備和醫療感測器中更小、更舒適、生物相容性更強的設計，從而改善患者護理和治療效果。
